宮田導水路

宮田導水路（延長9.8km）は、上流の犬山頭首工で取水した農業用水を江南・扶桑の畑及び宮田用水の水田に供給する施設です。

宮田導水路の改修は、農業用水と周辺地域から導水路に流入する生活雑排水等の分離を行うものです。

1号サイホン建設工事のようす

(1)工事名

1号サイホン建設工事

(2)工事期間

平成22年3月16日から

平成25年3月27日まで

(3)施工延長

L=2,039m

(4)工事概要

1)シールド工仕上がりφ3,500mm

2)立坑2箇所(流入水槽、流出水槽)

3)取付水路(上流、下流)

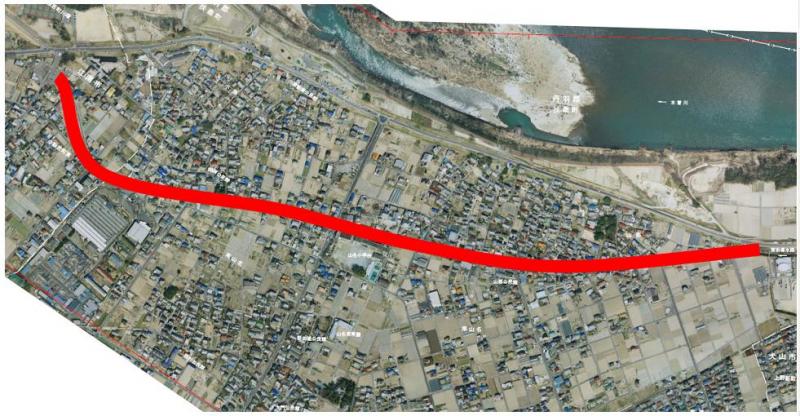

1号サイホン施工位置図

位置図：丹羽郡扶桑町大字山那、南山名、小淵及び江南市中般若町地内

【発進立坑】

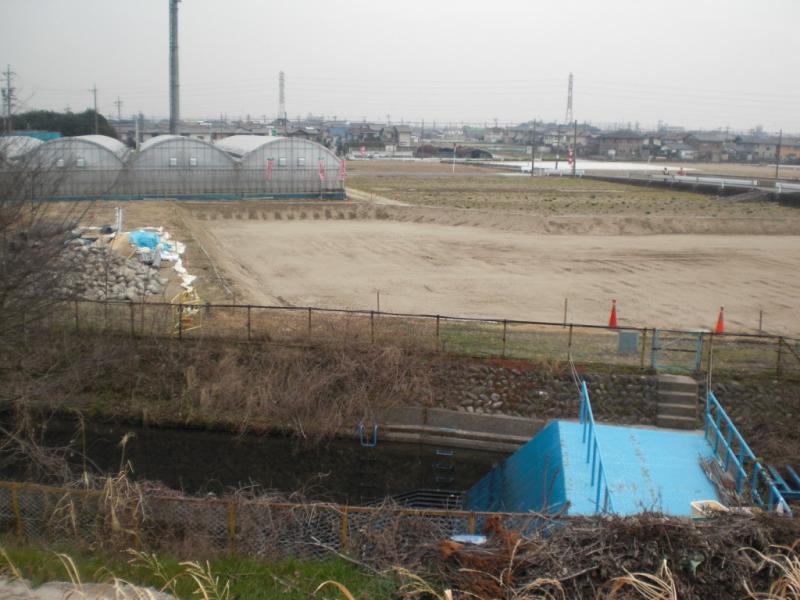

hatu01

工事前のようす

2010年3月撮影

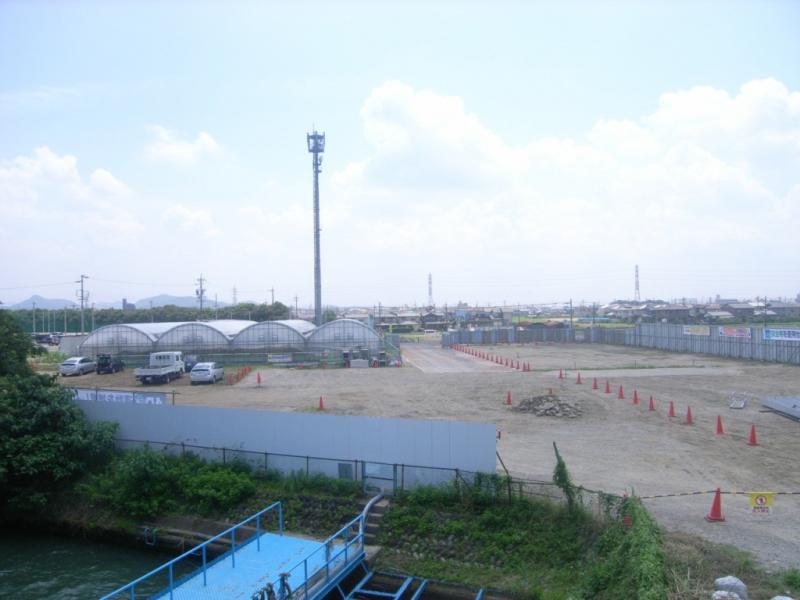

ｈａｔｕ02

発進ヤードの仮囲い

2010年6月撮影

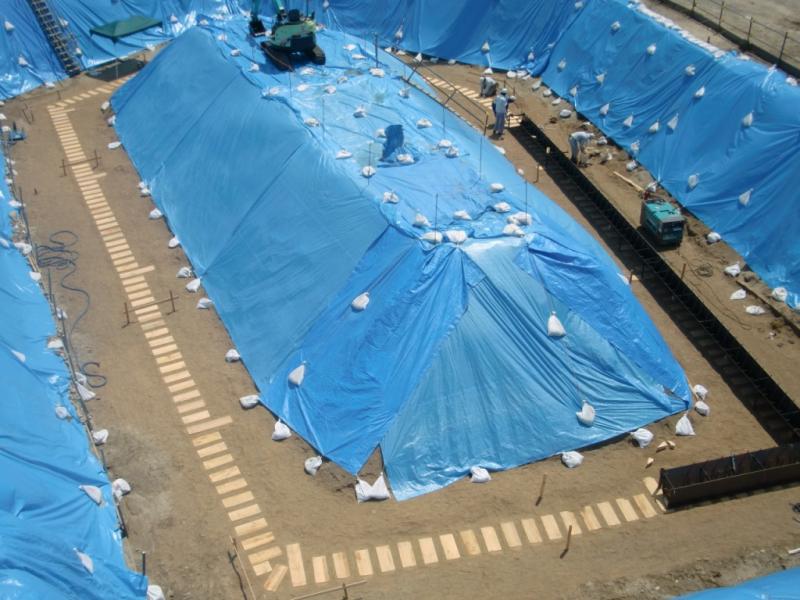

hatu03

刃口金物据付状況

2010年7月撮影

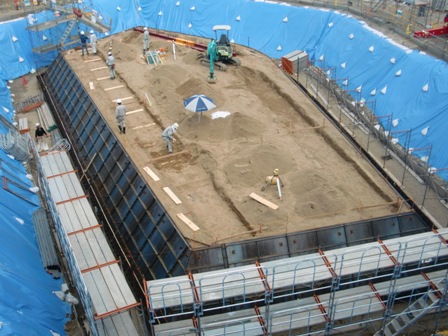

hatu04

天井走行レール設置

2010年8月撮影

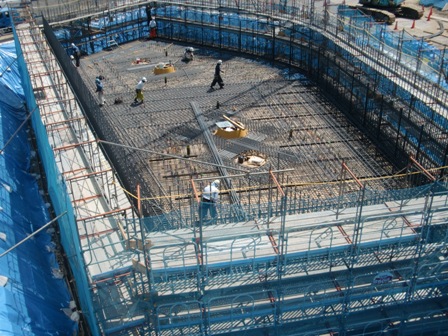

hatu05

底版鉄筋組立

2010年9月撮影

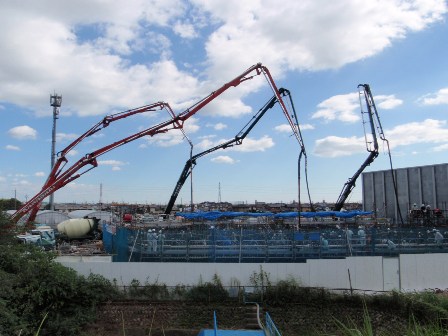

hatu06

底版コンクリート打設

2010年9月撮影

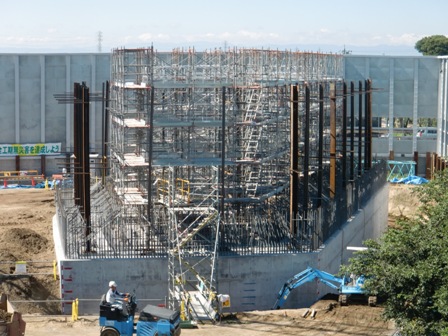

hatu07

構造物周り埋戻し

2010年10月撮影

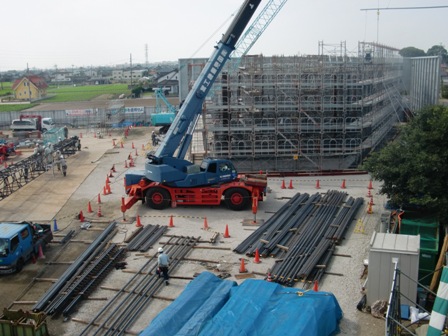

hatu08

側壁鉄筋組立

2010年10月撮影

hatu09

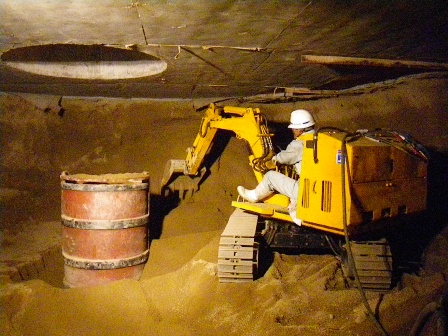

ケーソン函内土砂セントル掘削

2010年10月撮影

hatu10

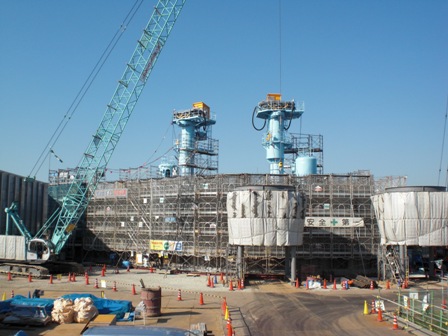

艤装設備完了

2010年10月撮影

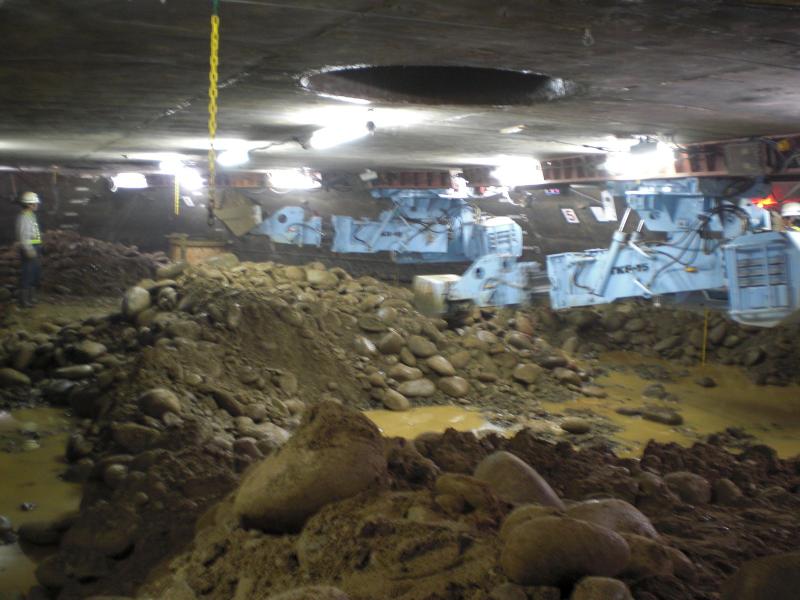

ｈａｔｕｓｉｎ11

ケーソン函内天井クレーン掘削状況

2010年12月撮影

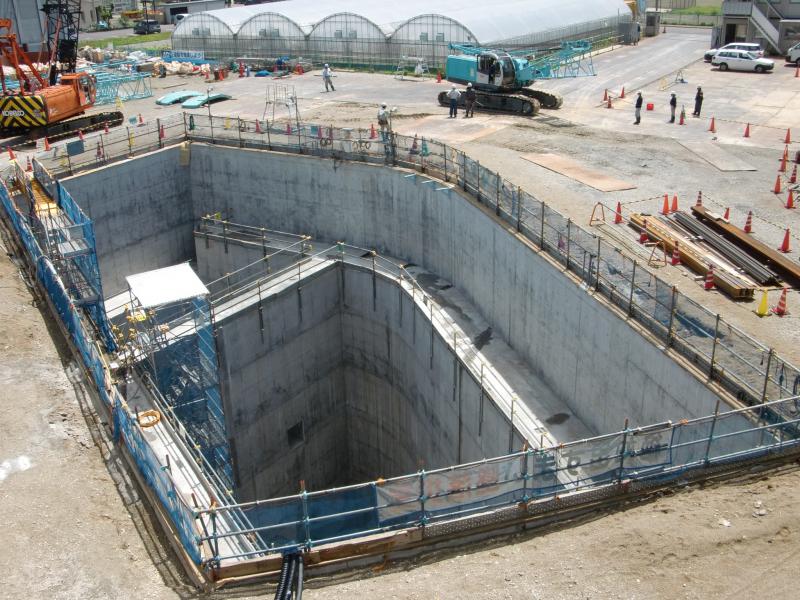

hatu12

発進立坑完了

2011年6月撮影

【シールド工】

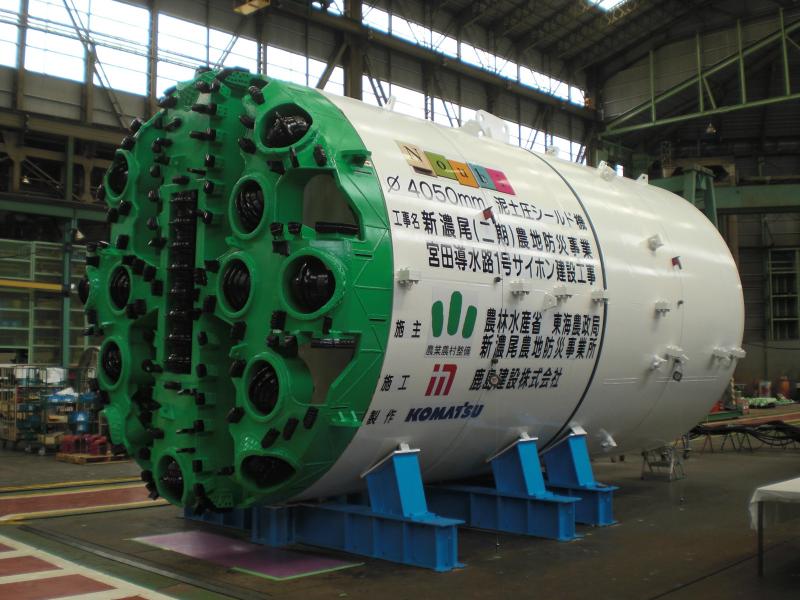

si01

シールド機工場組立

2011年3月撮影

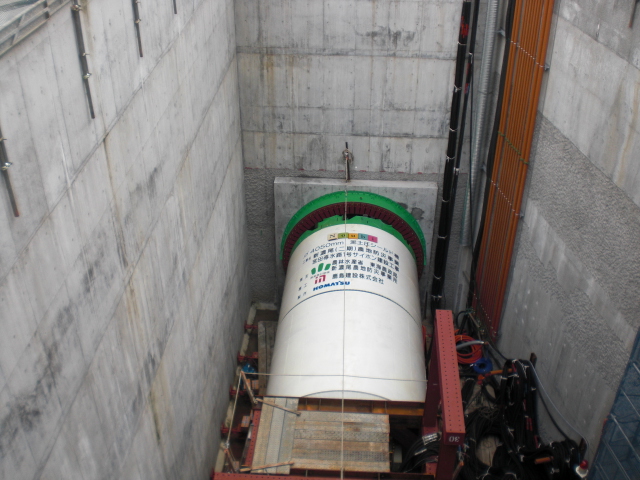

si02

シールド機発進準備

2011年8月撮影

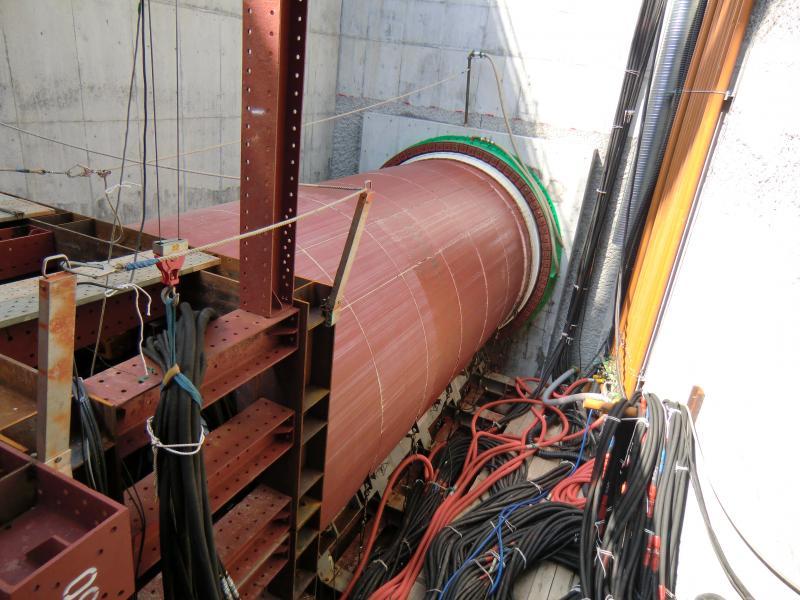

si03

シールド機掘進開始

2011年9月撮影

【到達立坑】

tou01

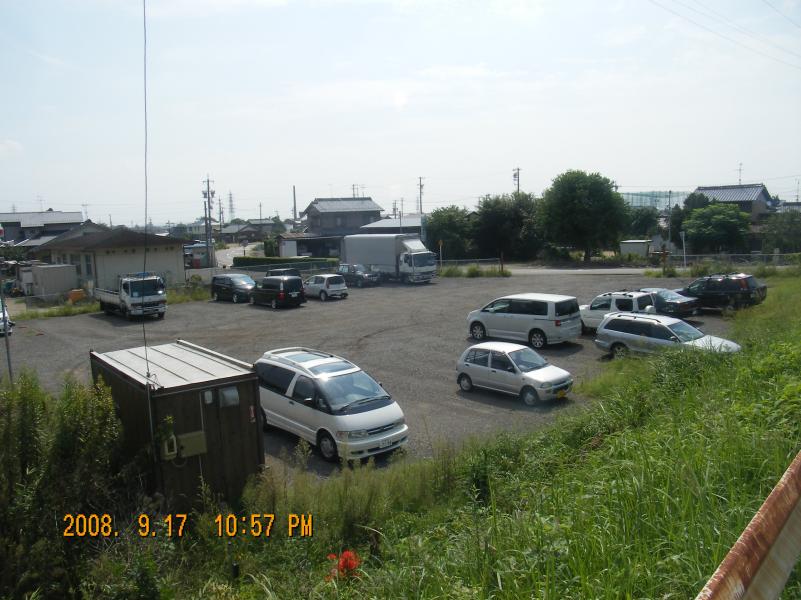

工事前のようす

2008年9月撮影

tou02

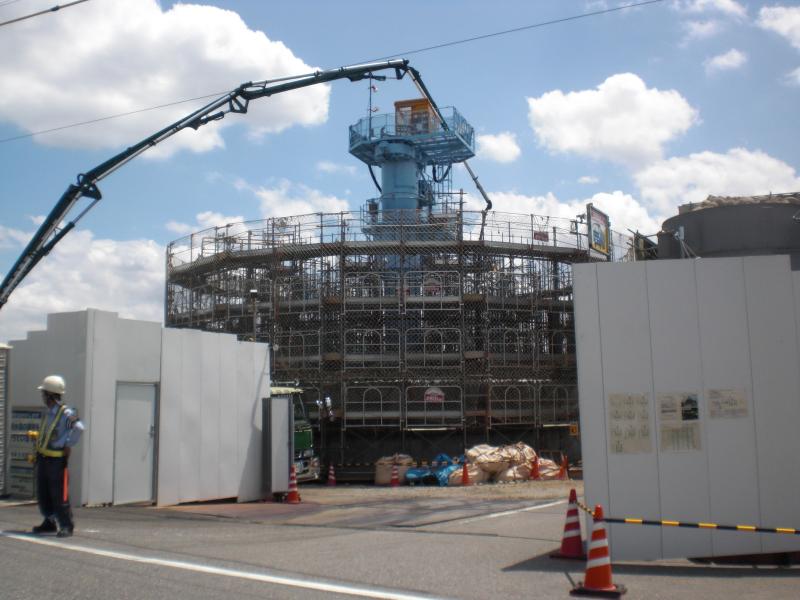

側壁コンクリート打設

2011年 7月撮影

toutatu03

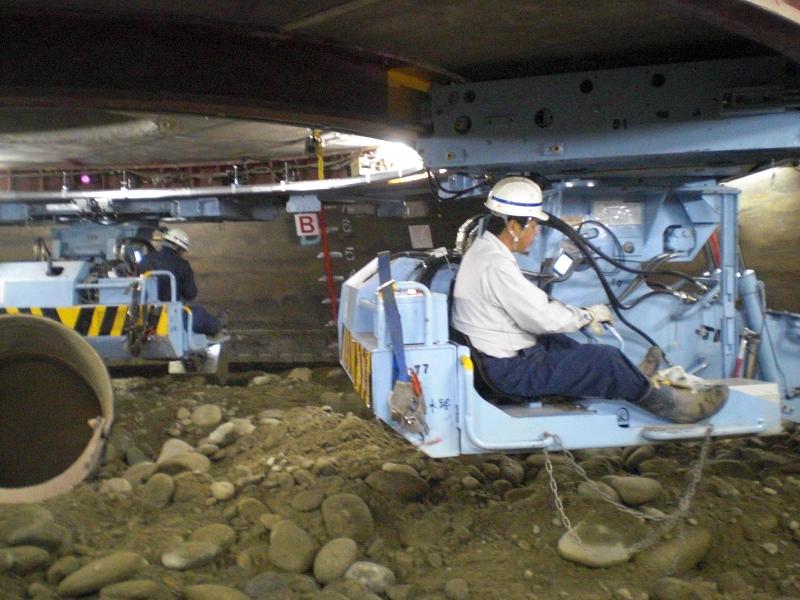

ケーソン函内天井クレーン掘削状況

2011年 7月撮影

ページトップへ

平成23年度工事のようす

(1)工事名

宮田工区その4工事

(2)工事期間

平成23年9月から

平成24年3月まで

(3)施工延長

L=約235m

(4)工事概要

現場打ちボックスカルバート

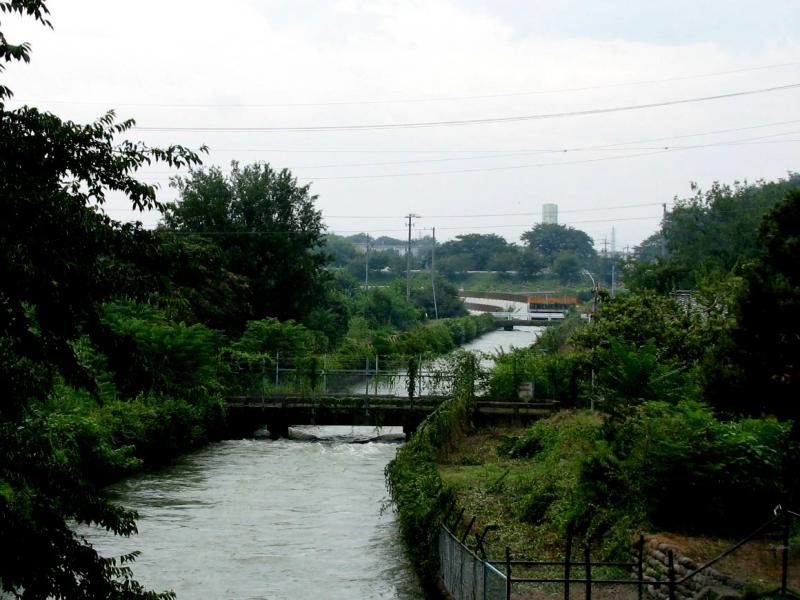

sono401

工事を開始します

2011年8月撮影

(1)工事名

宮田工区側水路整備工事

(2)工事期間

平成23年9月から

平成24年3月まで

(3)施工延長

L=約380m

(4)工事概要

二次製品ボックスカルバート

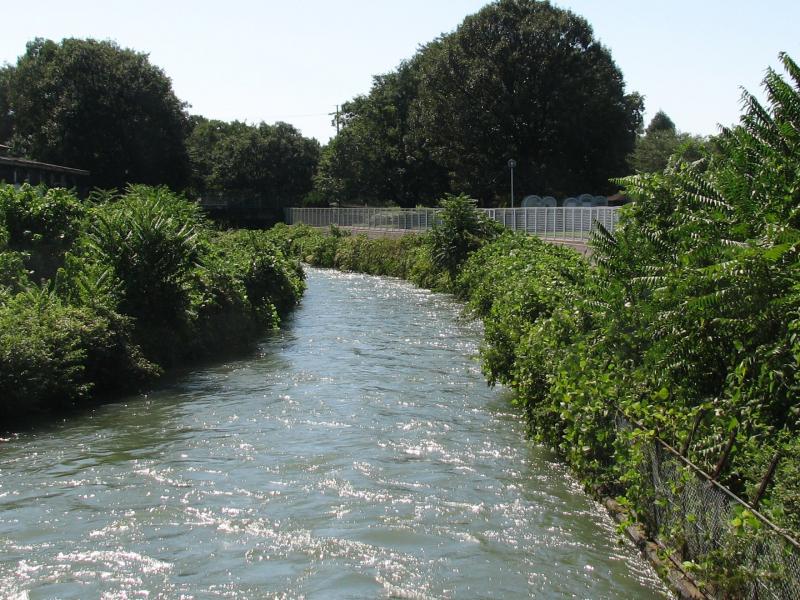

Soku01

工事を開始します

2011年9月撮影

ページトップへ

平成22年度工事のようす

(1)工事名

扶桑工区その2月1日工事

(2)工事期間

平成22年7月15日から

平成23年3月29日まで

(3)施工延長

L=59m

(4)工事概要

二次製品ボックスカルバート L=38m

(3,700mm×7,100mm)

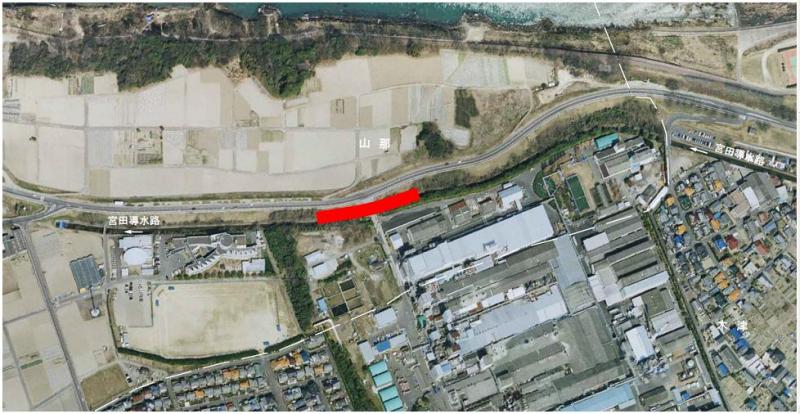

扶桑工区施工位置図

位置図：丹羽郡扶桑町大字山那地内

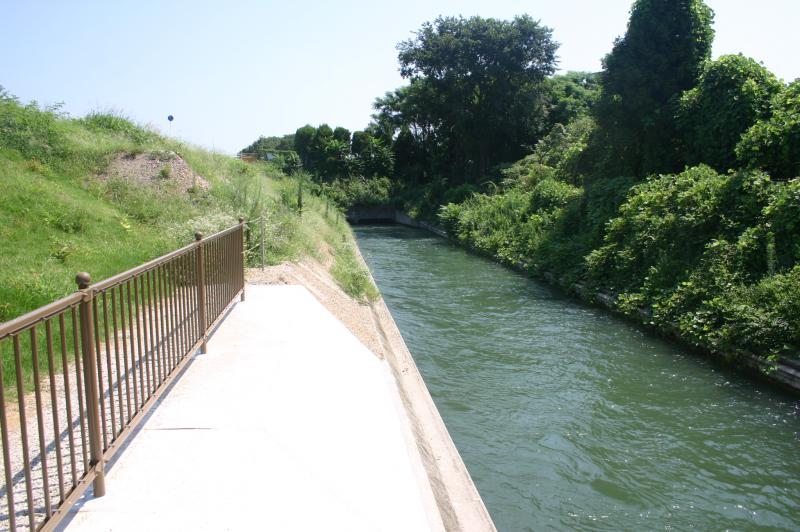

施工前

工事を開始します

2010年6月撮影

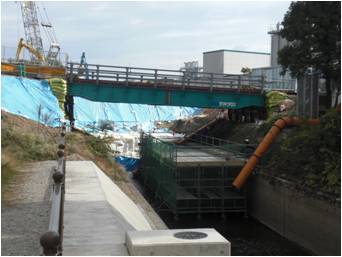

仮設橋梁の設置状況

2010年11月撮影

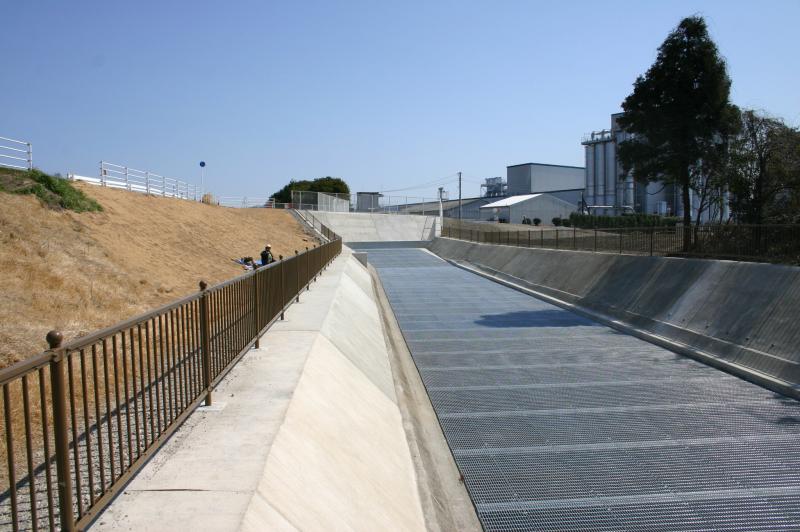

施工後

工事が完了しました

2011年3月撮影

(1)工事名

江南草井工区工事

(2)工事期間

平成22年3月16日から

平成23年3月30日まで

(3)施工延長

L=1,158m

(4)工事概要

既設暗渠内表面被覆補修

江南工区（草井）施工位置図

位置図：江南市草井町地内

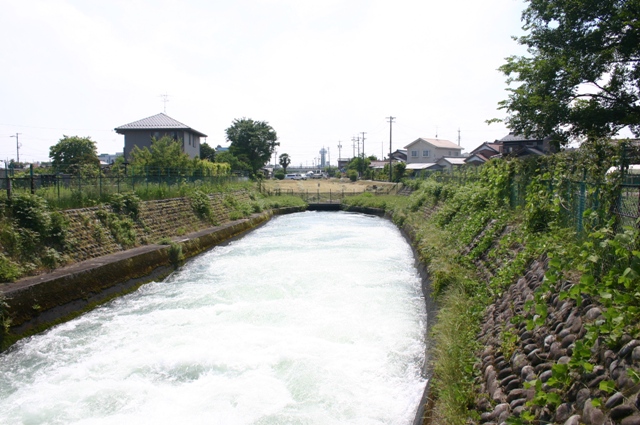

江南工区（草井）工事を開始

工事を開始します

2010年6月撮影

既設暗渠の洗浄状況

2010年11月撮影

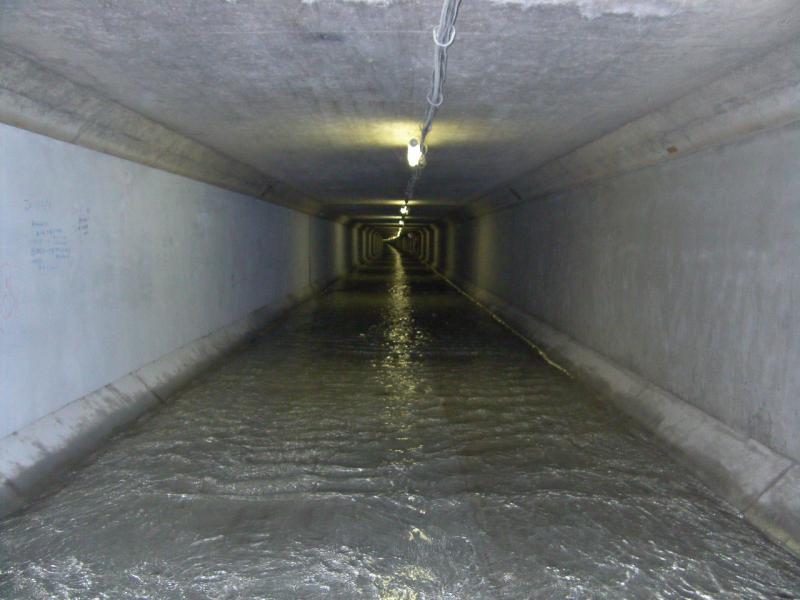

施工後

工事が完了しました

2011年3月撮影

(1)工事名

江南鹿子島神明工区工事

(2)工事期間

平成22年3月16日から

平成23年3月30日まで

(3)施工延長

L=360m

(4)工事概要

現場打ちボックスカルバート

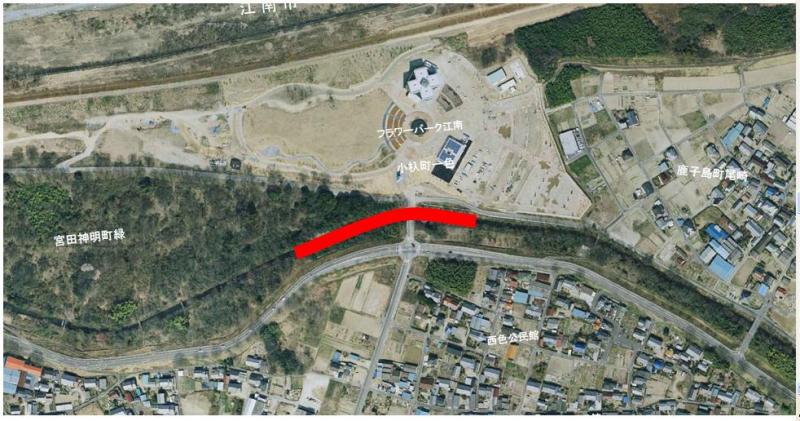

江南工区（鹿子島神明）施工位置図

位置図：江南市小杁町地内

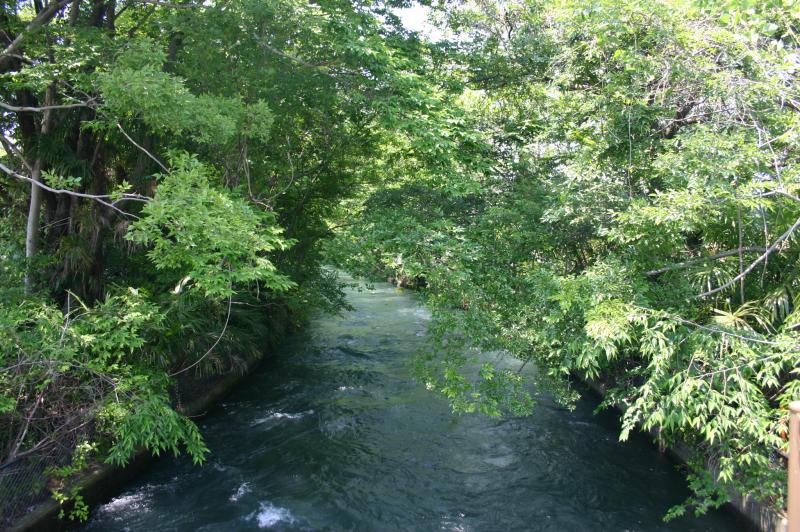

施工前

工事を開始します

2010年6月撮影

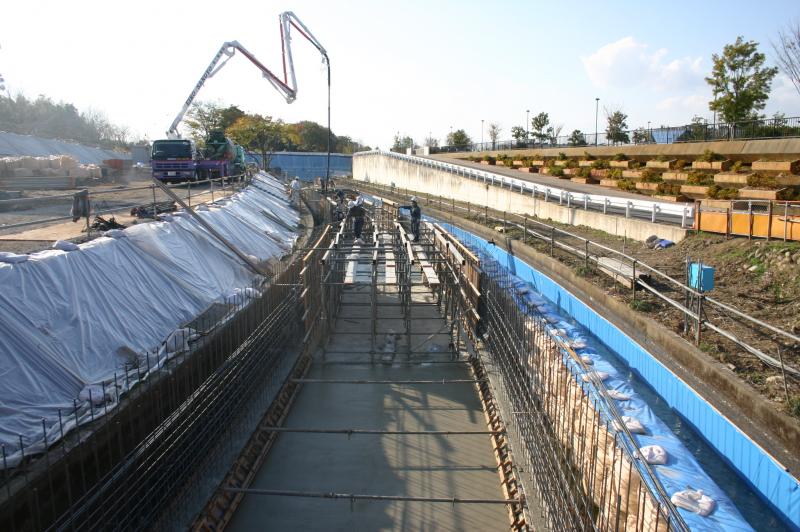

鉄筋の組立状況

2010年11月撮影

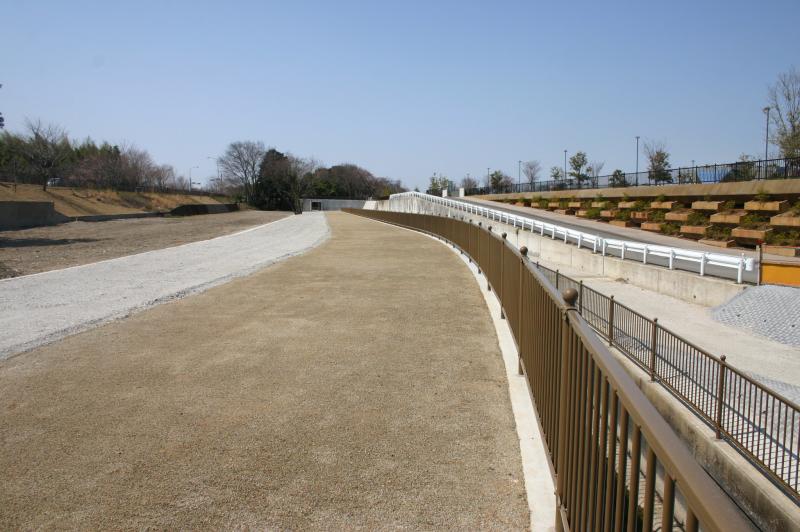

施工後

工事が完了しました

2011年3月撮影

(1)工事名

江南宮田工区その3工事

(2)工事期間

平成22年3月16日から

平成23年3月30日まで

(3)施工延長

L=580m

(4)工事概要

現場打ちボックスカルバート

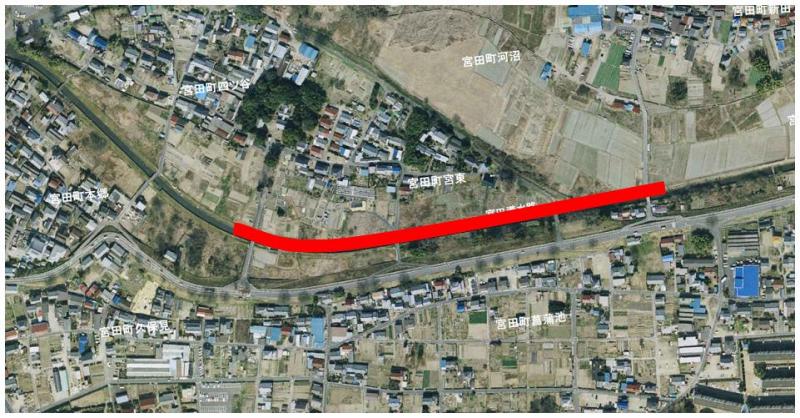

江南工区（宮田）施工位置図

位置図：江南市宮田町地内

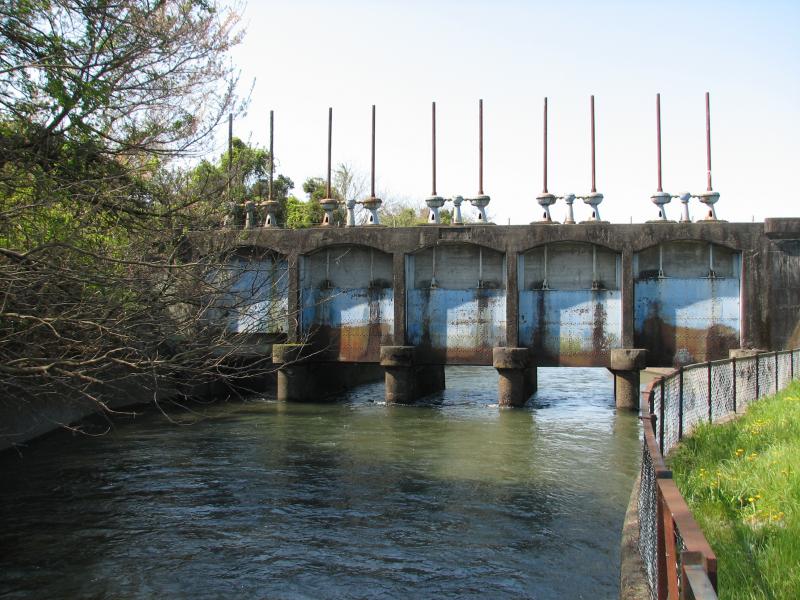

江南工区（宮田）工事を開始

工事を開始します

2010年4月撮影

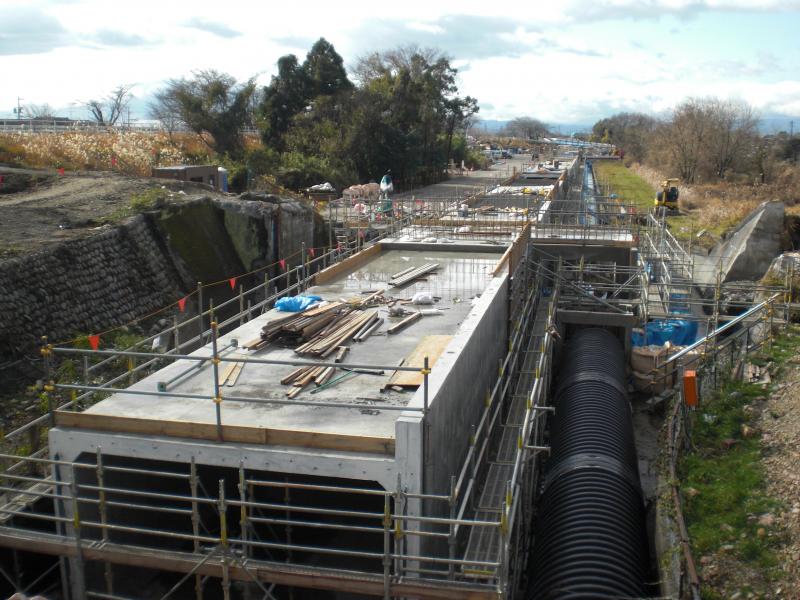

四ッ谷暗渠の施工状況

2010年11月撮影

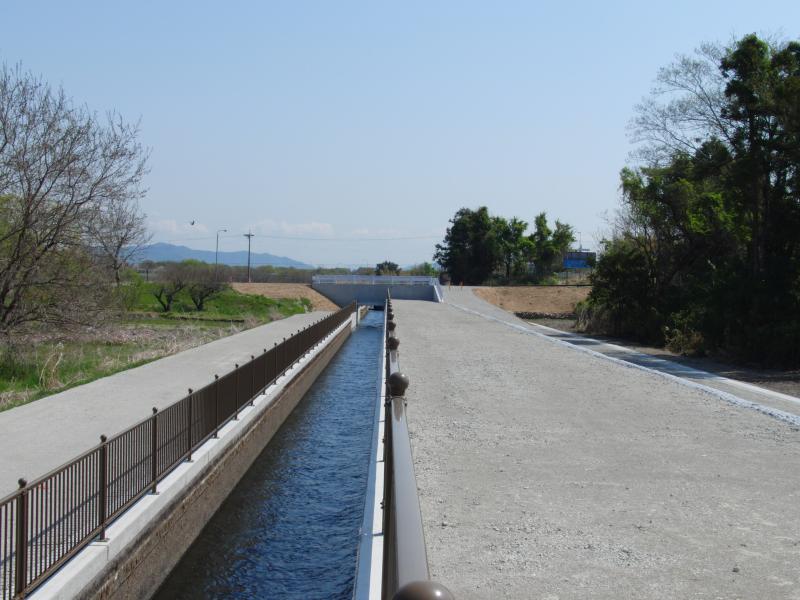

施工後

通水試験を行いました

2011年4月撮影

ページトップへ

平成21年度工事のようす

平成21年度は、扶桑町内と江南市内で改修工事を実施します。

「扶桑工区」

	本工区は、昭和30年代に造成した水路が十分な強度を有していることから、既設水路を有効に活用しつつ、改修します。改修工法は、摩耗等により機能低下した表面部のコンクリートを高圧水によりはつり、ポリマーセメントモルタルで被覆します。
工事を開始します 2009年9月撮影	伐採、伐根 2009年10月撮影	養生のためのシート掛けを行いました 2009年11月撮影
シート内部状況、下地処理の高圧洗浄 2009年11月撮影	水路内部の改修を終え、養生シートを撤去 2010年1月撮影	通水試験を行いました。 2010年4月撮影

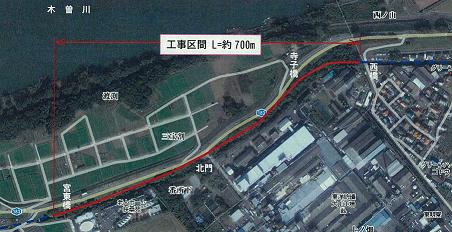

扶桑工区全景

本工区は、昭和30年代に造成した水路が十分な強度を有していることから、既設水路を有効に活用しつつ、改修します。
改修工法は、摩耗等により機能低下した表面部のコンクリートを高圧水によりはつり、ポリマーセメントモルタルで被覆します。

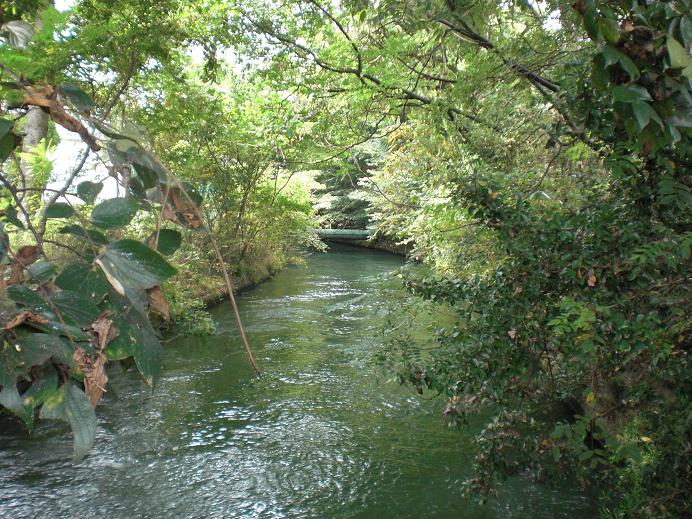

2009年9月撮影

工事を開始します

2009年9月撮影

2009年10月撮影

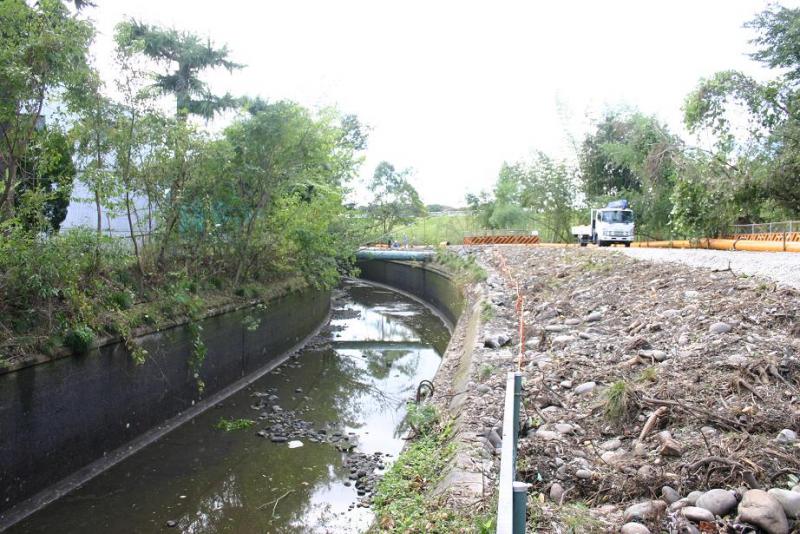

伐採、伐根

2009年10月撮影

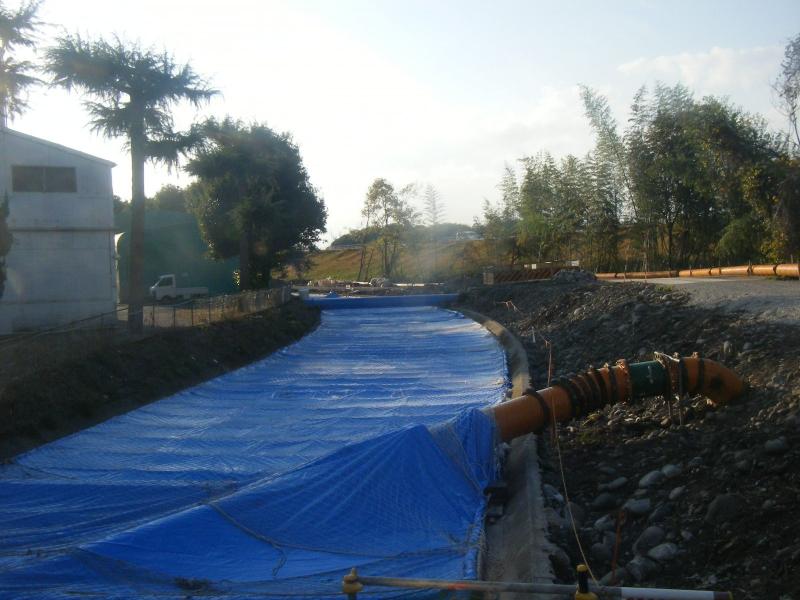

2009年11月撮影1

養生のためのシート掛けを行いました

2009年11月撮影

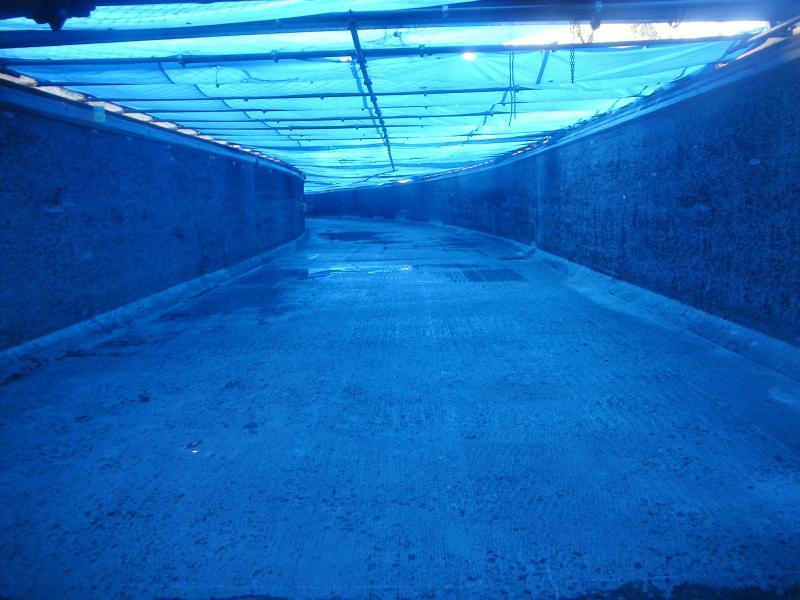

2009年11月撮影2

シート内部状況、下地処理の高圧洗浄

2009年11月撮影

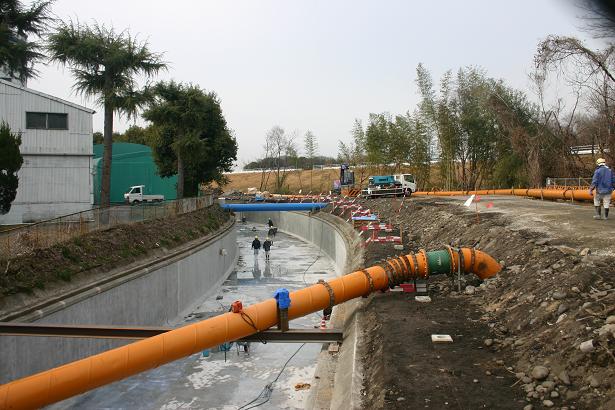

扶桑工区1月

水路内部の改修を終え、養生シートを撤去

2010年1月撮影

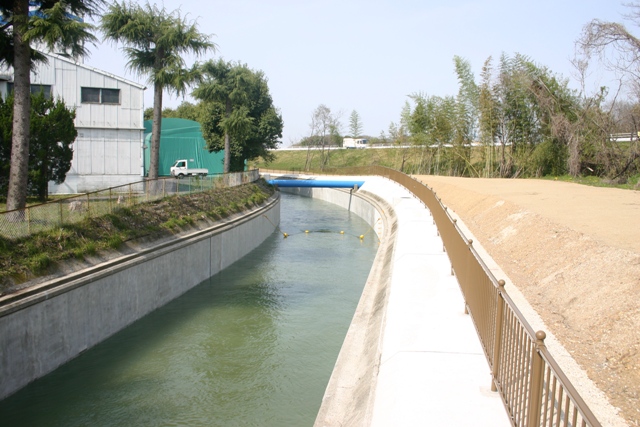

写真5施工後

通水試験を行いました。

2010年4月撮影

「江南工区上流区間」

	本工区は、開水路形式の宮田導水路を用水路と側水路（排水路）に分離します。用水路は、ボックスカルバートにより暗渠化するとともに、既設水路の一部を側水路として利用することにより、有効活用を図る計画です。

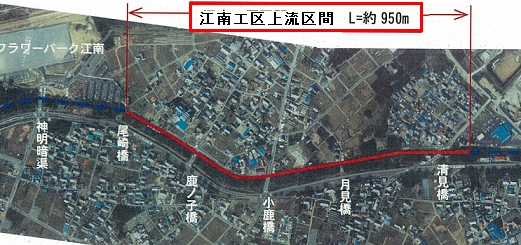

江南工区上流区間

本工区は、開水路形式の宮田導水路を用水路と側水路（排水路）に分離します。用水路は、ボックスカルバートにより暗渠化するとともに、既設水路の一部を側水路として利用することにより、有効活用を図る計画です。

「江南工区下流区間」


工事を開始します 2009年9月撮影	伐採、伐根 2009年10月撮影	用水路の底版を打設 2009年11月撮影
ボックスカルバートが完成 2009年12月撮影	ボックスカルバートの配筋 2010年1月撮影	通水試験を行いました 2010年4月撮影

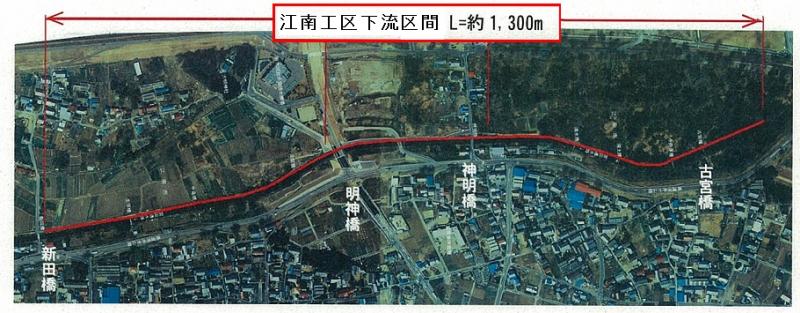

江南工区下流区間

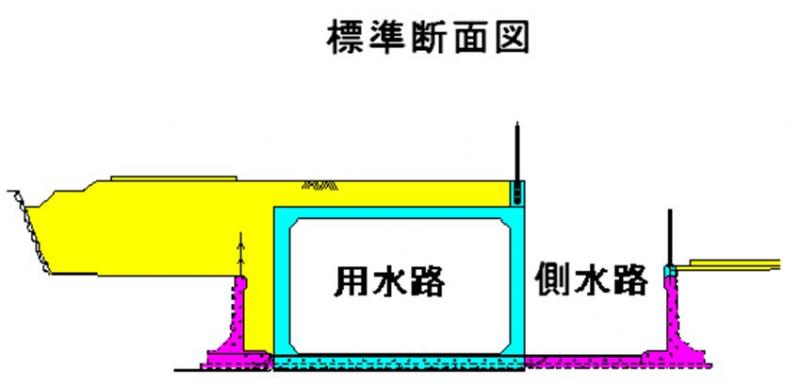

断面図

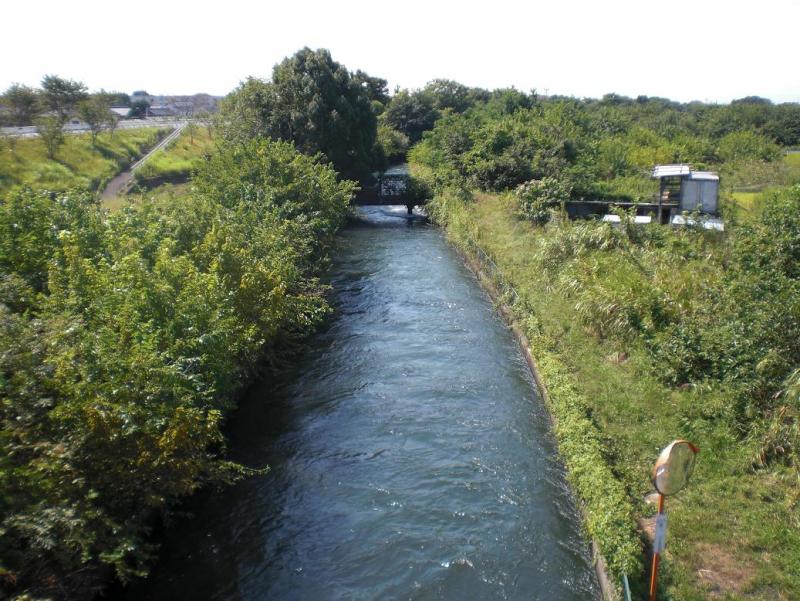

2009年9月撮影

工事を開始します

2009年9月撮影

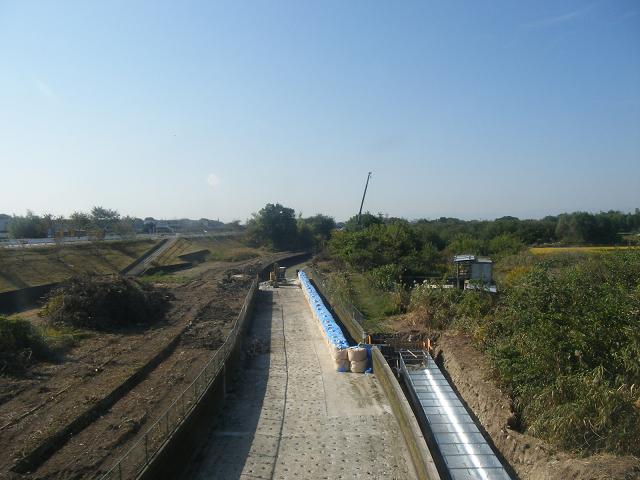

2009年10月撮影

伐採、伐根

2009年10月撮影

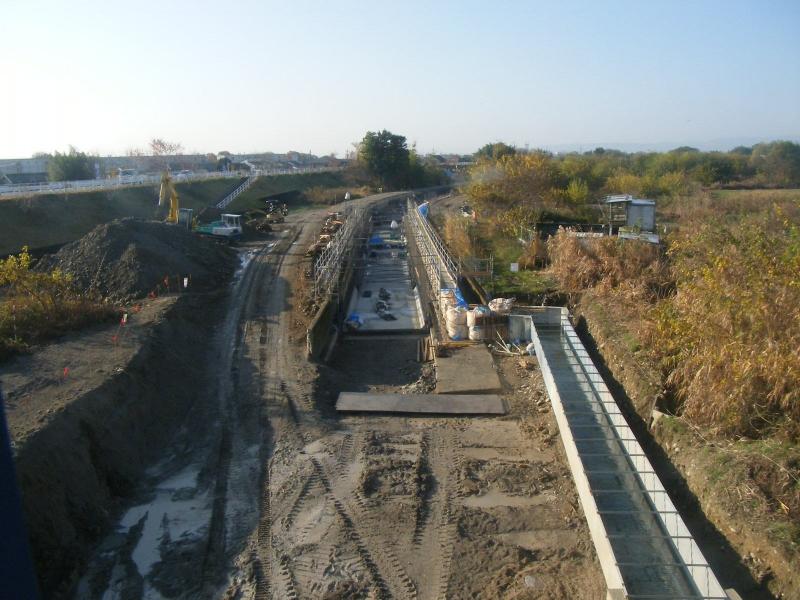

2009年11月撮影

用水路の底版を打設

2009年11月撮影

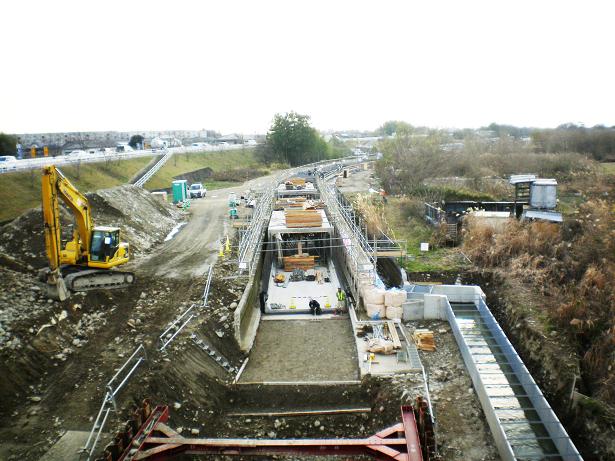

江南工区12月

ボックスカルバートが完成

2009年12月撮影

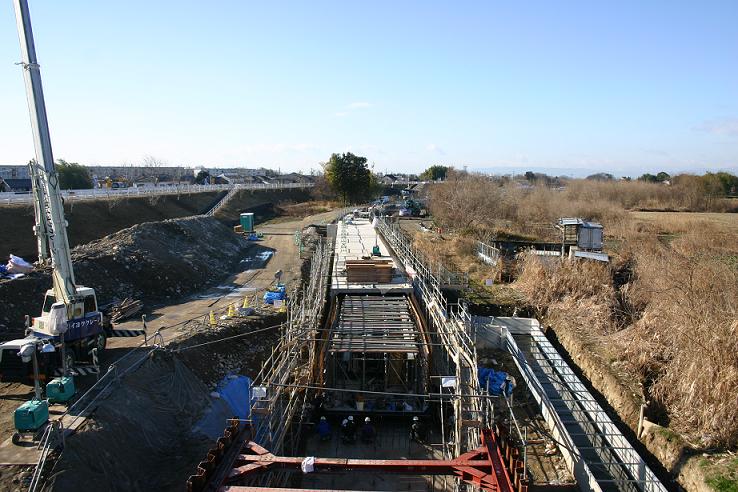

江南工区1月

ボックスカルバートの配筋

2010年1月撮影

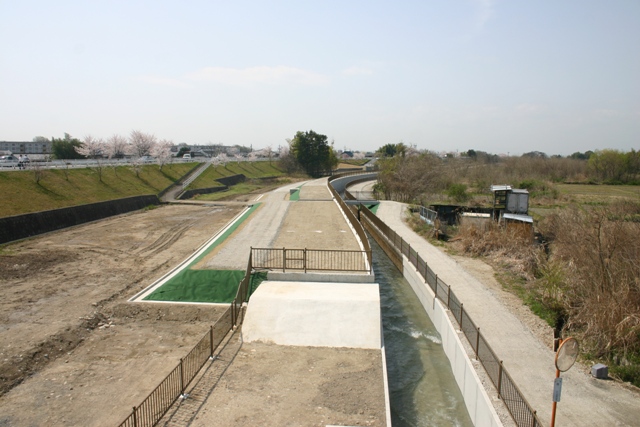

写真6施工後

通水試験を行いました

2010年4月撮影

ページトップへ

平成20年度工事のようす

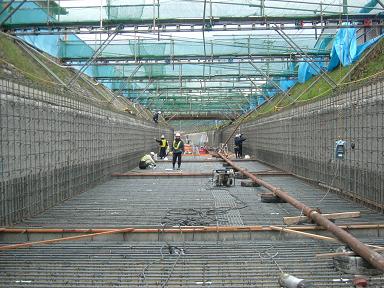

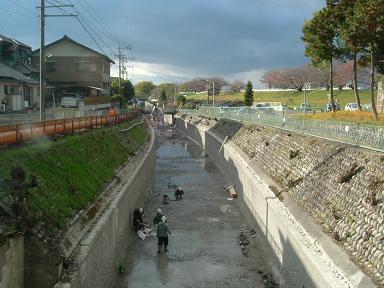

工事を開始します 2008年10 月撮影	既設水路面の清掃 2008年11月撮影	増厚壁用鉄筋の組立中 2008年12月撮影

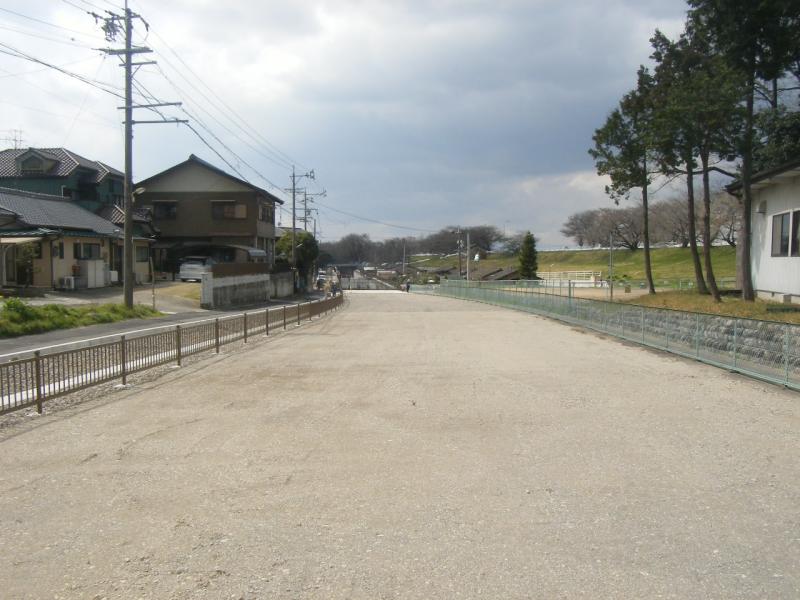

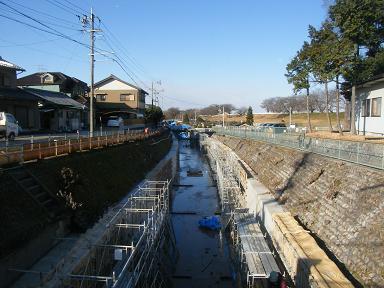

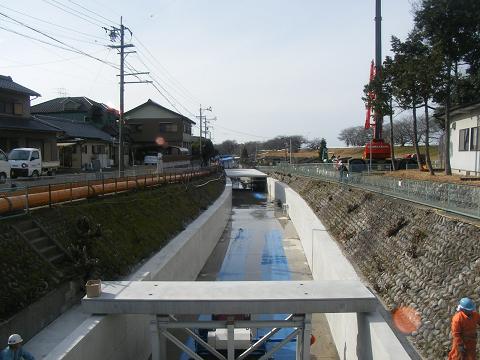

増厚壁ができました。 2009年1月撮影	水路に蓋をかけています 2009年1月撮影	上部を埋立て完成しました 2009年3月撮影

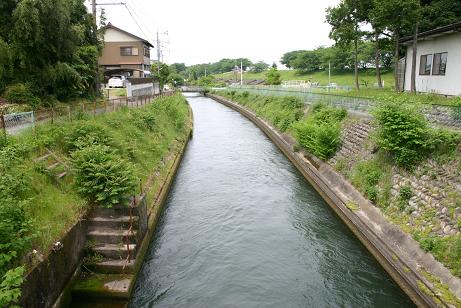

2008年10月撮影
