事業の目的・内容本地区の農業と事業の目的
地積及び事業面積地積
事業面積

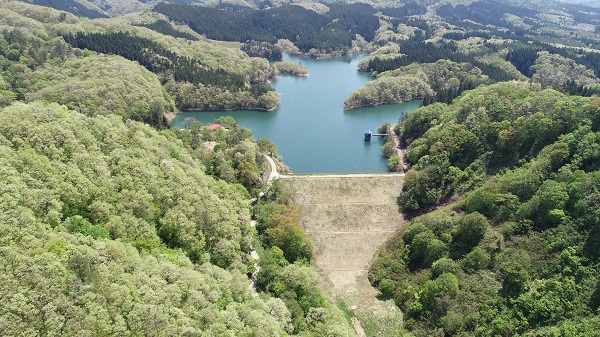

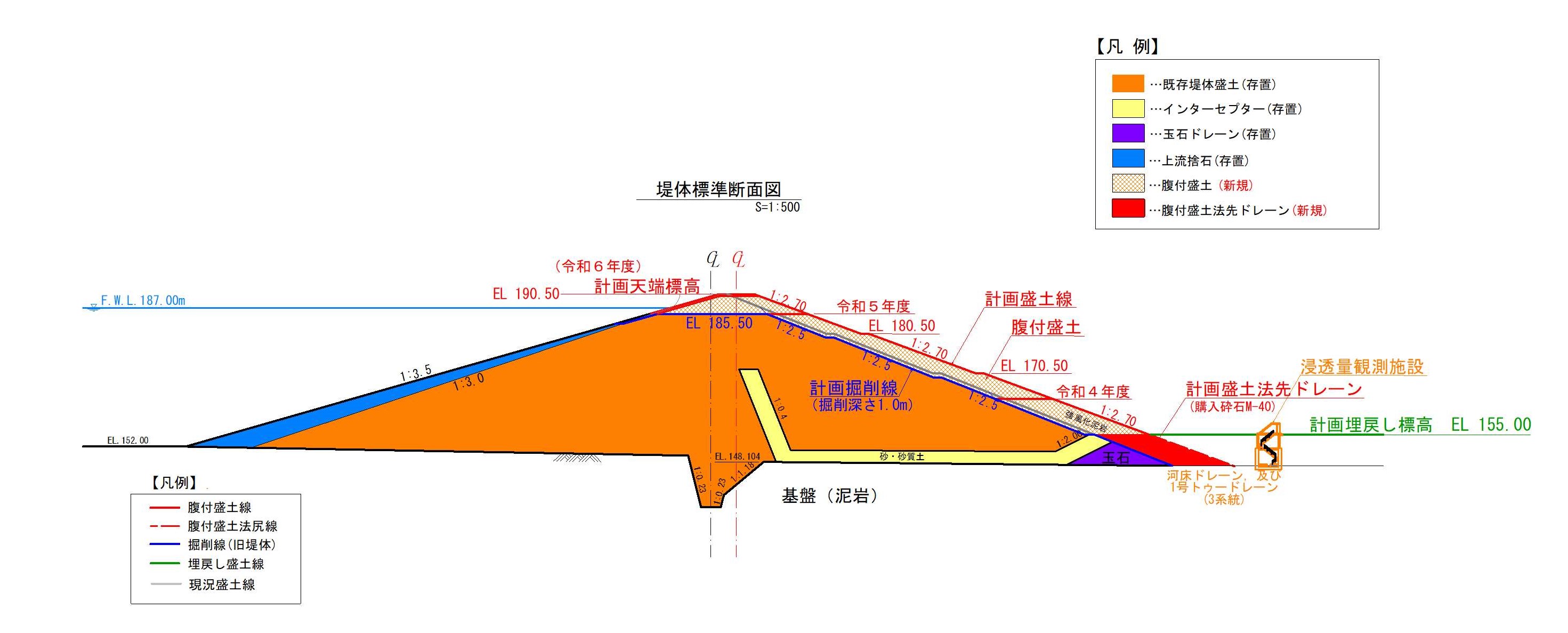

主要工事計画貯水池 （工事進捗状況はこちら）
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 名称 | 新一の堰頭首工 | 位置 | （左岸）秋田県横手市大沢字下庭当田 （右岸）秋田県横手市大沢字西野 |
備考 | ||||
| 型式 | 堤高(m) | 堤長(m) | 取水位(m) | 取水量(m3/s) | 附帯施設 | |||
| 固定部 | 可動部 | 計 | 改修 耐震化 対策 |
|||||
| フィックスドタイプ 半可動堰 |
2.3 | 30.0 | 33.8 洪水吐 B26.0m×H1.5m×1門 土砂吐 B 5.0m×H2.3m×1門 |
63.8 | 70.0 取水門 B3.0m×H1.3m×3門 |
4.835 | 魚道 B=2.4m×L=30.0m |
|
| 名称 | 新上堰頭首工 | 位置 | （左岸）秋田県横手市睦成字境川原 （右岸）秋田県横手市上境字内阿摩部 |
備考 | ||||
| 型式 | 堤高(m) | 堤長(m) | 取水位(m) | 取水量(m3/s) | 附帯施設 | |||
| 固定部 | 可動部 | 計 | 改修 耐震化 対策 |
|||||
| フローティングタイプ 全可動堰 |
2.2 | ー | 53.0 洪水吐 B20.0m×H2.2m×2門 土砂吐 B 5.5m×H2.7m×1門 |
53.0 | 45.7 取水門 B2.0m×H1.6m×1門 |
2.599 | 魚道 B=2.4m×L=50.0m |
|
| 名称 | 大戸川頭首工 | 位置 | （左岸）秋田県横手市塚堀字大島 （右岸）秋田県横手市塚堀字水押 |
備考 | ||||
| 型式 | 堤高(m) | 堤長(m) | 取水位(m) | 取水量(m3/s) | 附帯施設 | |||
| 固定部 | 可動部 | 計 | 改修 耐震化 対策 |
|||||
| フローティングタイプ 全可動堰 |
1.4 | ー | 29.4 洪水吐 B14.2m×H1.4m×2門 |
29.4 | 36.9 取水門 B1.5m×H1.0m×2門 |
1.418 | 沈砂池、護岸工、 魚道 B=2.0m×L=44.0m |
|

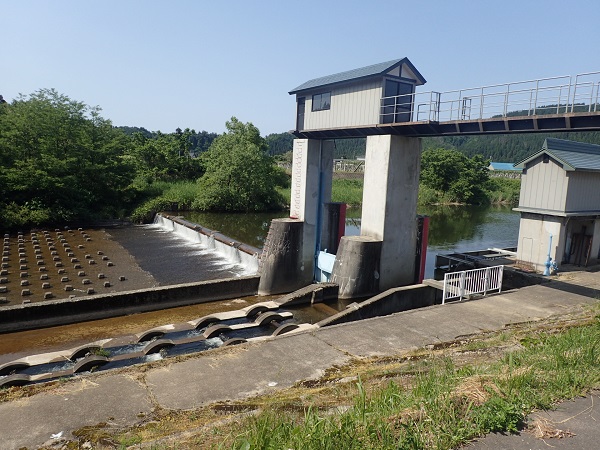

◯新一の堰頭首工
 |
 |
| 現況（上流側より望む） | 現況（左岸側より望む） |

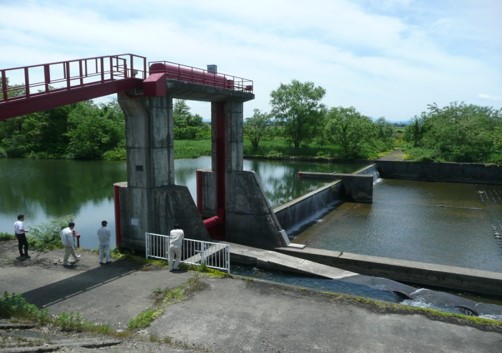

◯新上堰頭首工
 |
 |
| 現況（上流側より望む） | 現況（右岸側より望む） |
◯大戸川頭首工
 |
 |
| 両岸完成（下流側より望む） | 完成イメージ図 |
用水路
| 水路名＼項目 | かんがい 面積 (ha) |
通水量 (m3/s) |
延長(km) | 構造 | 勾配 | 主要構造物 | 備考 | ||
| 開きょ | トンネル その他 |
計 | |||||||
| 旭川左岸幹線用水路 | 2,030 | 4.835 | 7.4 | 2.4 | 9.8 | コンクリート直壁型、 管水路、トンネル及びコンクリート函渠 | 1/800 | 落差工6箇所 サイホン2箇所 水路橋2箇所 |
改修 耐震化対策 |
| 旭川右岸幹線用水路 | 1,025 | 2.599 | 3.3 | － | 3.3 | コンクリート直壁型 | 1/600 | 落差工3箇所 | 改修 |
| 三の堰用水路 | (697) | 0.851 | 2.8 | － | 2.8 | コンクリート直壁型 | 1/900 | 落差工4箇所 | 改修 ( )は旭川左岸幹線用水路と重複で内数 |
| 大戸川注水路 | (580) | 0.518 | － | 0.8 | 0.8 | 管水路 | 1/3,300 | 水管橋1箇所 | 新設 ( )は旭川左岸幹線用水路と重複で内数 |
| 計 | 3,055 | － | 13.5 | 3.2 | 16.7 | － | － | － | |
◯旭川左岸幹線用水路

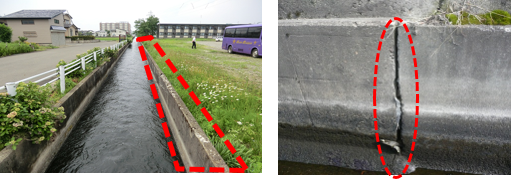

| 改修前の状況 （水路天端のひび割れ、目地の開き） |
◯旭川右岸幹線用水路
| 改修前の状況 （張りブロックからの漏水、歪み） |
◯三の堰用水路
| 改修前の状況 （張りブロックの劣化） |
その他かんがい施設
◯水管理施設
| 構造 | 規模 | 数量 | 備考 |
| 遠方監視制御 | 中央管理所 （親局）、 子局及び孫局 |
1式 | 改修 ダム、頭首工等の附帯施設 |
総事業費
総事業費：150億円（平成26年度単価）
国営旭川土地改良事業計画書より
着工
平成28年度
事業概要図
本地区の事業概要図はこちら
