3. 施設の工事内容【神流川沿岸農業水利事業とは？】

神流川頭首工

水争いを解消するために埼玉県営用水改良事業（昭和19~29年）により6カ所あった堰を統合し、神流川筋合口頭首工（現在の神流川頭首工）が出来ました。また、国営埼玉北部農業水利事業（昭和42~55年）等により頭首工の改修、畑地かんがい施設の整備が図られてきましたが、築造後約50年が経過し、老朽化や損傷している部分もみられるため、改修を行いました。

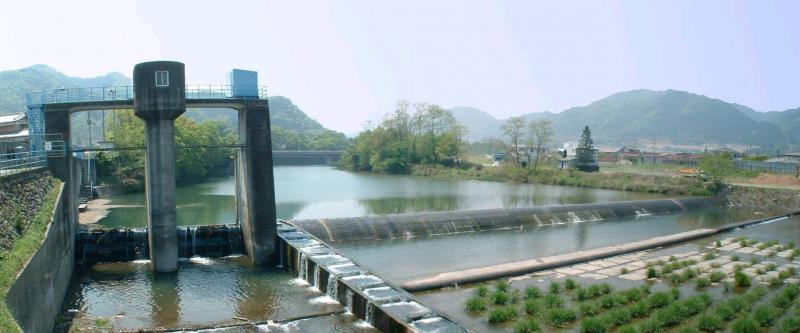

神流川頭首工改修前写真
改修前

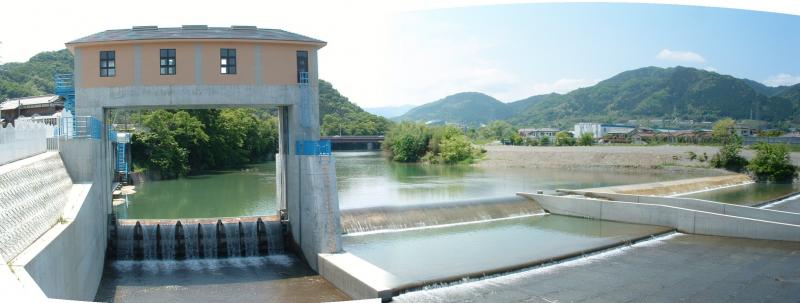

神流川頭首工改修後写真
改修後

頭首工看板(PDF : 1,203KB)

旧神流川幹線

旧神流川幹線水路は神流川頭首工から取水した水を下流末端水路（九郷、阿保領、牛田）へ分水するための導水路です。水路周辺の整備や分水ゲート等の老朽化がすすんでいたため改修工事を行いました。

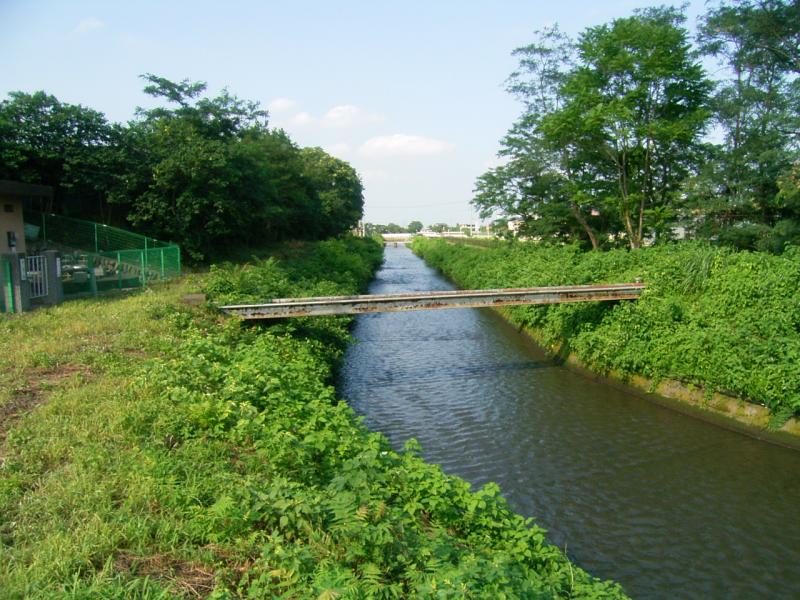

旧神流川幹線水路改修前写真
改修前

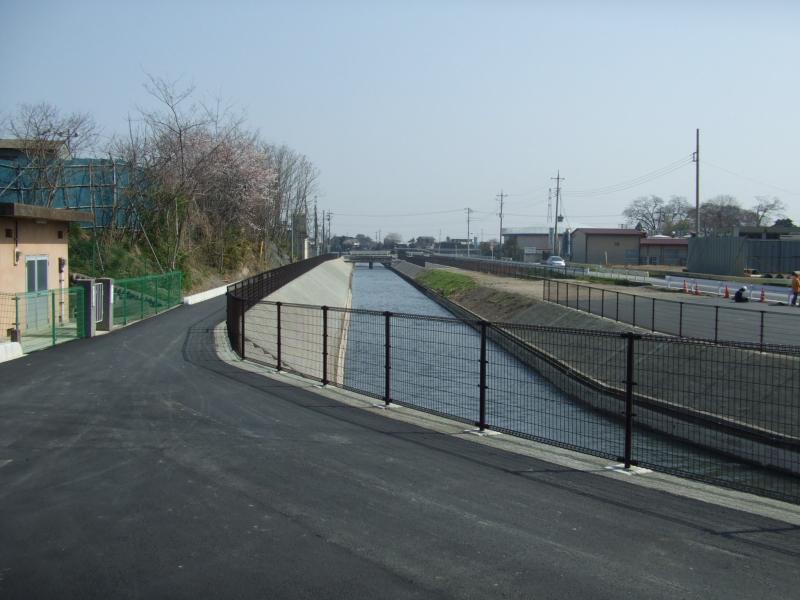

旧神流川幹線水路改修後写真
改修後

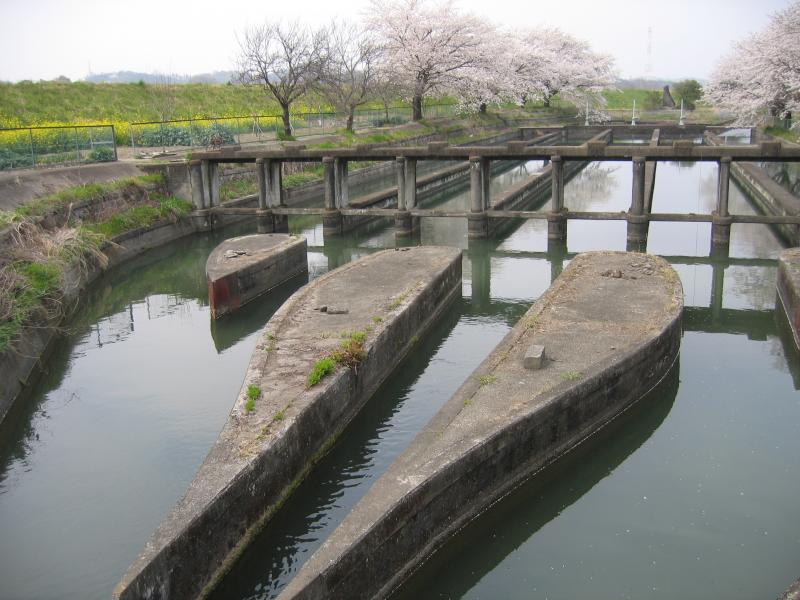

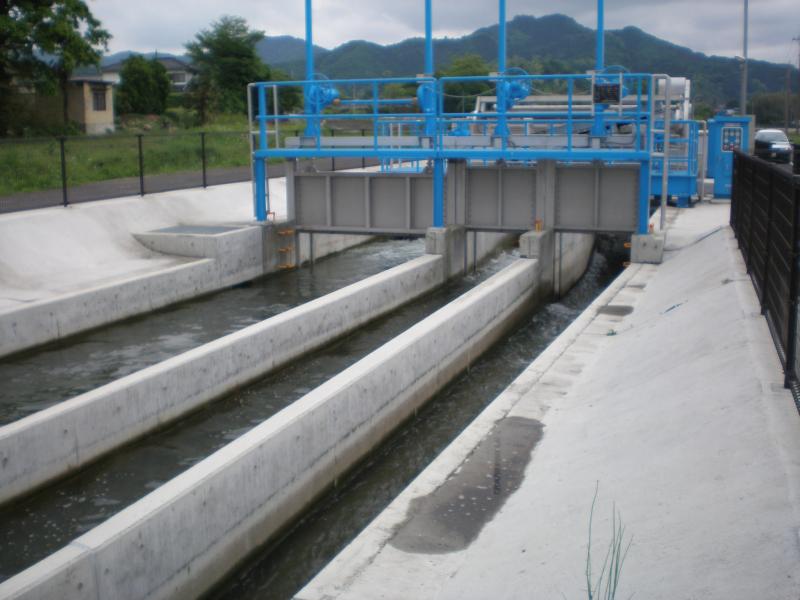

寄島分水工写真
寄島分水工

旧神流川幹線水路（寄島分水工）看板(PDF : 1,188KB)

沈砂池

沈砂池は取水した水に含む土砂等を水路の断面を大きくすることで流速を緩め土砂等を沈殿させて取り除く施設です。沈砂池も老朽化が進んだため改修工事を行いました。また、周辺の景観に配慮し親水施設として整備を行いました。

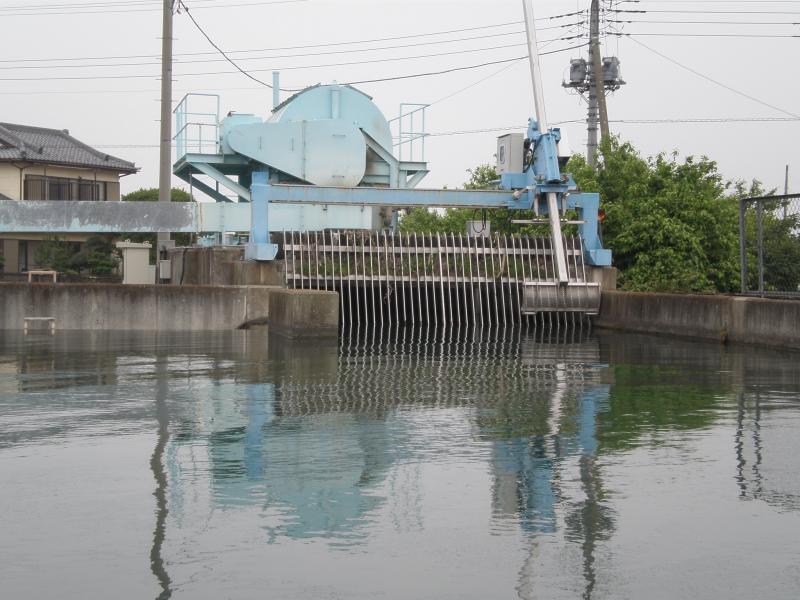

沈砂池改修前写真
改修前

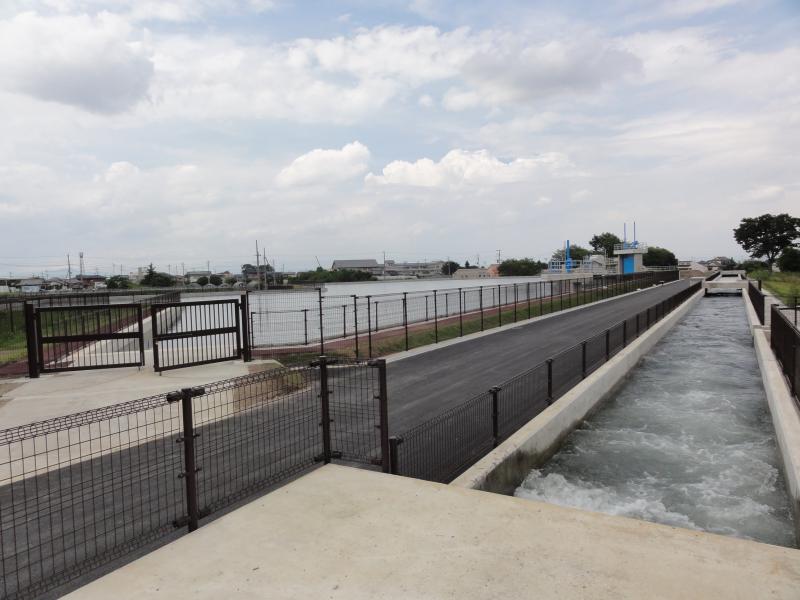

沈砂池改修後写真
改修後

新神流川幹線

新神流川幹線は神流川頭首工から上里幹線、羽根倉（はねくら）幹線、児玉幹線、及び新児玉幹線へ分水するための導水路です。トンネル、開水路、サイホン等の施設からなります。開水路は磨耗が進み、計画通りの送水が行えないため、表面被覆等の流量を確保する対策を行いました。

新神流川幹線水路改修前写真
改修前

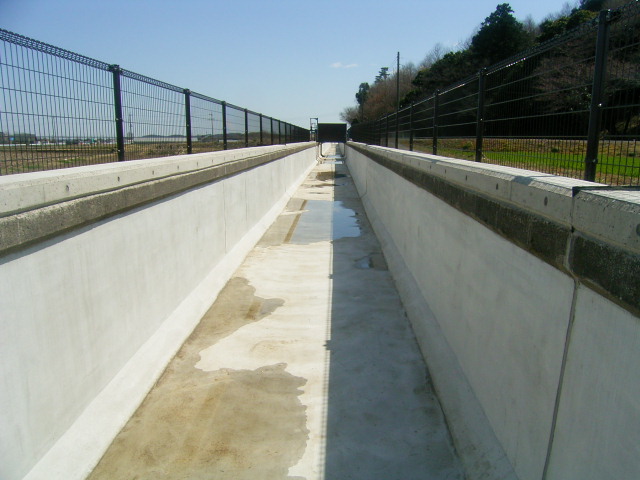

新神流川幹線水路改修後写真
改修後

青柳分水工

新神流川幹線の用水は青柳分水工で上里幹線、児玉幹線に分水されます。現在の分水比と必要な分水比が大幅に異なるため、ゲート等を改修し適切な分水比となるようにしました。

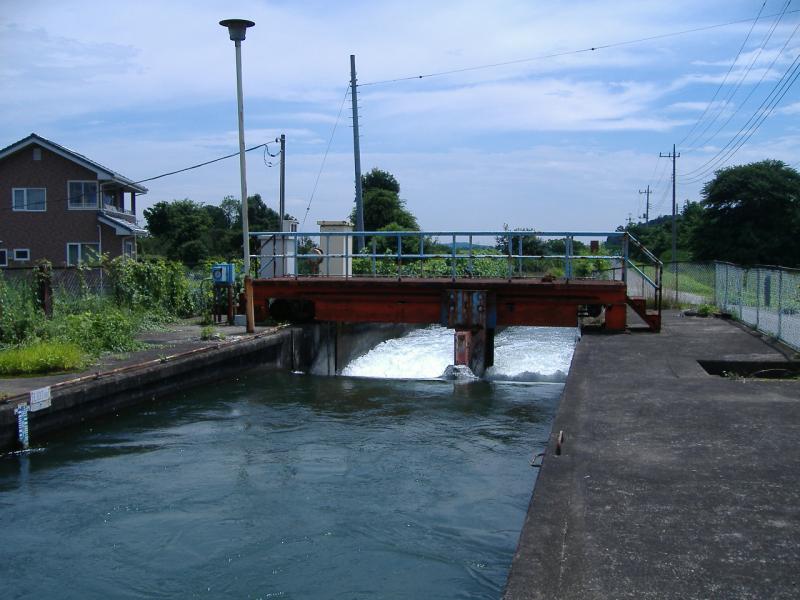

青柳分水工改修前写真
改修前

青柳分水工改修後写真
改修後

上里幹線

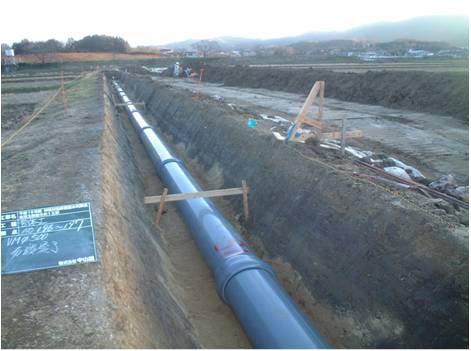

上里幹線は、新神流川幹線より青柳分水工で分岐したあとに続く幹線です。開水路、パイプラインの施設からなります。老朽化が進み、過去にはパイプラインの漏水事故が発生したことがあります。漏水は継ぎ手部からの漏水や上載荷重の増加、制水弁等の鋼製施設の劣化によるもので、機能回復を図るため止水バンドによる継ぎ手部補強や内挿管による補強（リフトイン工法、SPR工法）及び制水弁等の取替えを行いました。

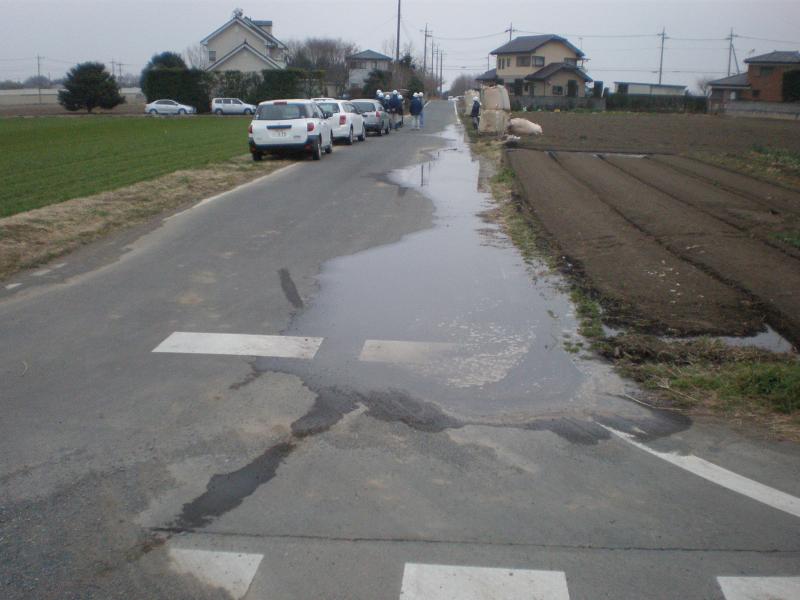

上里幹線の漏水状況写真１上里幹線の漏水状況写真２
上里幹線の漏水状況

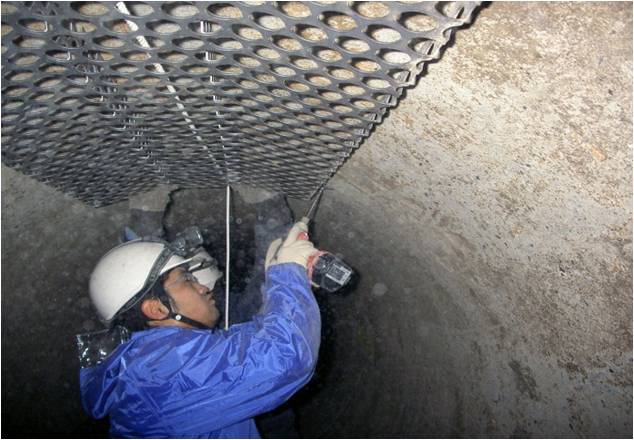

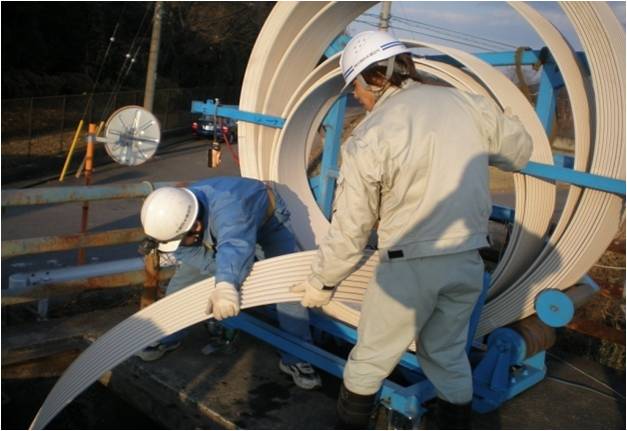

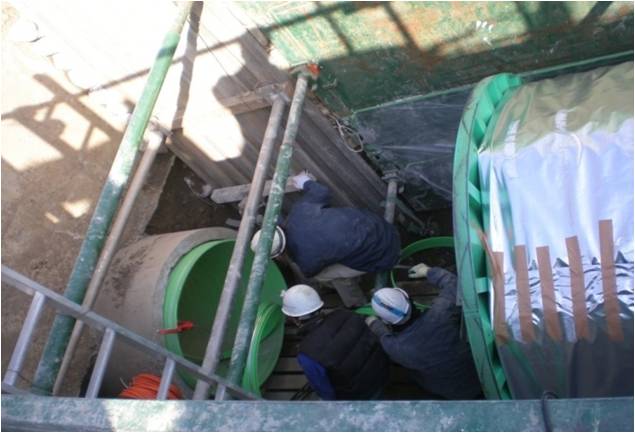

プロファイル引込状況（SPR工法）

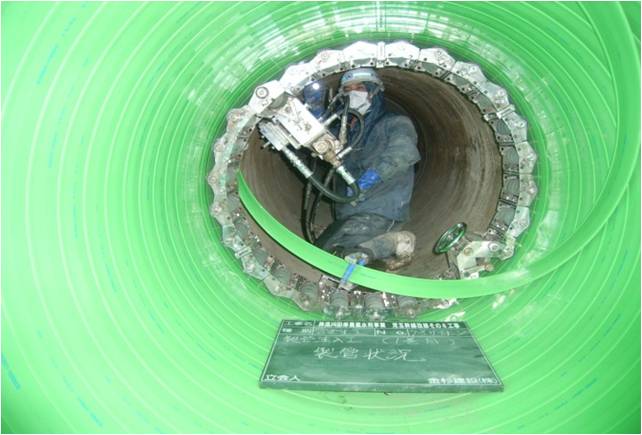

製管状況（SPR工法）

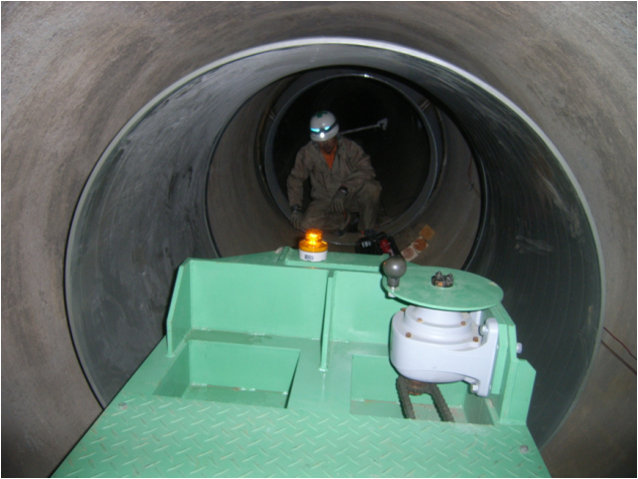

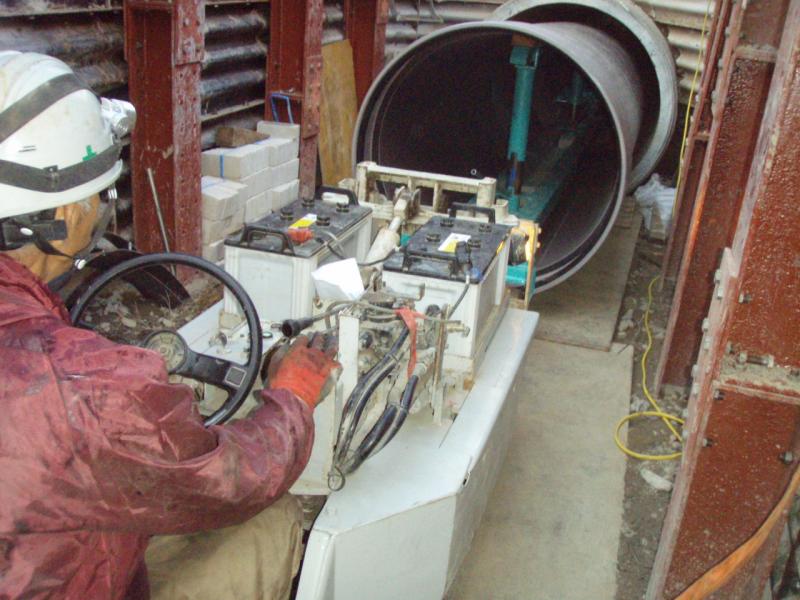

FRPM管挿入状況写真１（リフトイン工法） FRPM管挿入状況写真２（リフトイン工法）
FRPM管挿入（リフトイン工法）

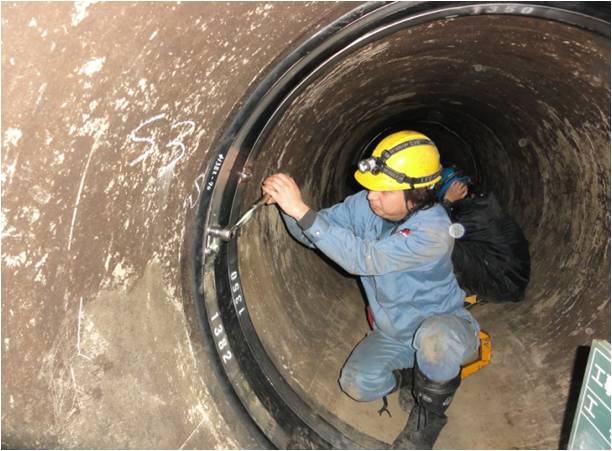

止水バンド取付状況写真
止水バンド取付状況

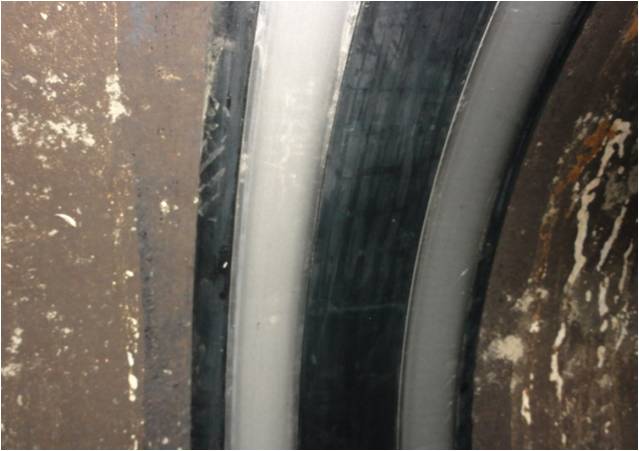

止水バンド設置完了後写真
設置完了

上里幹線吞口調整池

上里幹線呑口調整池は、農業用水の使用時間が集中する際に不足分を補うために設置されている施設です。既存調整池は築造後30数年が経過しており、老朽化・営農形態の変化（桑畑主体から野菜等への変化）による用水の調整容量の不足・パイプライン本管への空気混入によるエアーハンマー（空撃圧）による管継目からの漏水等の問題が発生していることから、調整池の容量を大きくして、営農実態に応じた施設に改善しました。

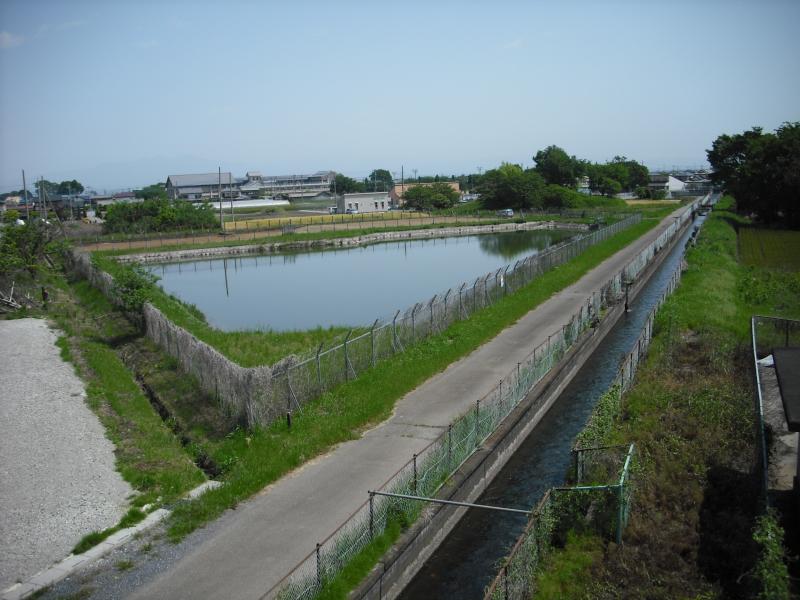

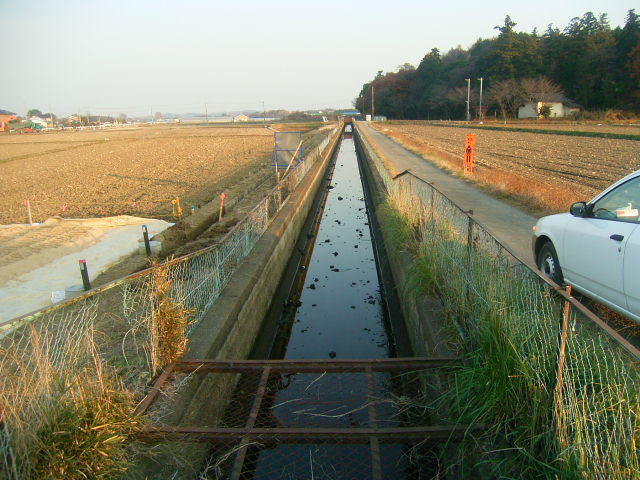

呑口調整池改修前写真
改修前呑口調整池
